某廠有一臺L6140型拉床，該機床采用63SCY14-1型變量柱塞泵，工作和回程的速度取決于液壓泵的流量。在液壓系統中，差動液壓缸的回程速度是工作速度的2.24倍，回程速度也相應低，某廠經常使用的拉削速度為0.77m/min左右，回程速度為1.56m/min ,因此工作效率低，不能滿足生產要求。另外，該機床又采用手動控制。由于操縱手柄的作用力約為294N左右，很費力。為此，對拉床的液壓部分進行了改裝。

(1)在工作速度最低時，回程速度一可達到12m/min。
(2)將原手柄操縱改為液壓控制，按鈕操縱，既省力，又靈活;將原行程撞塊控制改為電器行程開關控制。

現將液壓系統的改裝部分作一簡單介紹:

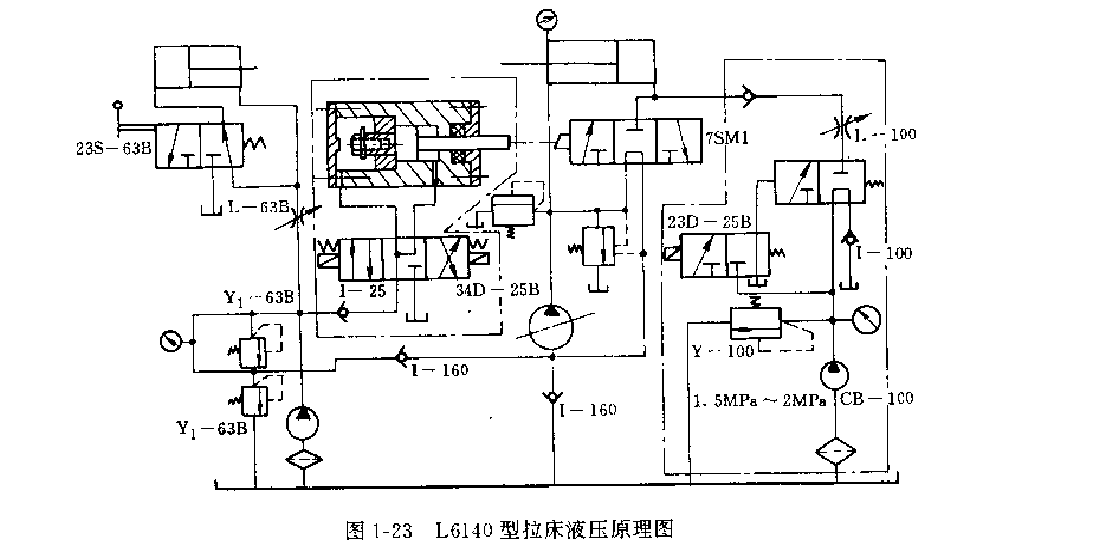

在液壓原理圖中，雙點劃線圍起來的部分為改裝部分。除標準型號液壓元件是原件外，增加部分都是自己制造的。用二位液壓缸代替了原來手柄，還操縱原機床的三位三通換向閥7SM1。三位液壓缸由三位四通電磁閥34D-25B控制。快速返回部分新增加的液壓元件仍安裝在原床內。CB-100型齒輪泵由原機床電動機帶動。三位四通電磁換向閥處左位和快速返何油路巾的二位三通電磁換向閥同時動作，因此，在拉削工作時原系統工作，CB-100型齒輪泵在低壓一下卸荷。在返回時。CB-100型齒輪泵開始補油產生快速返回口。
